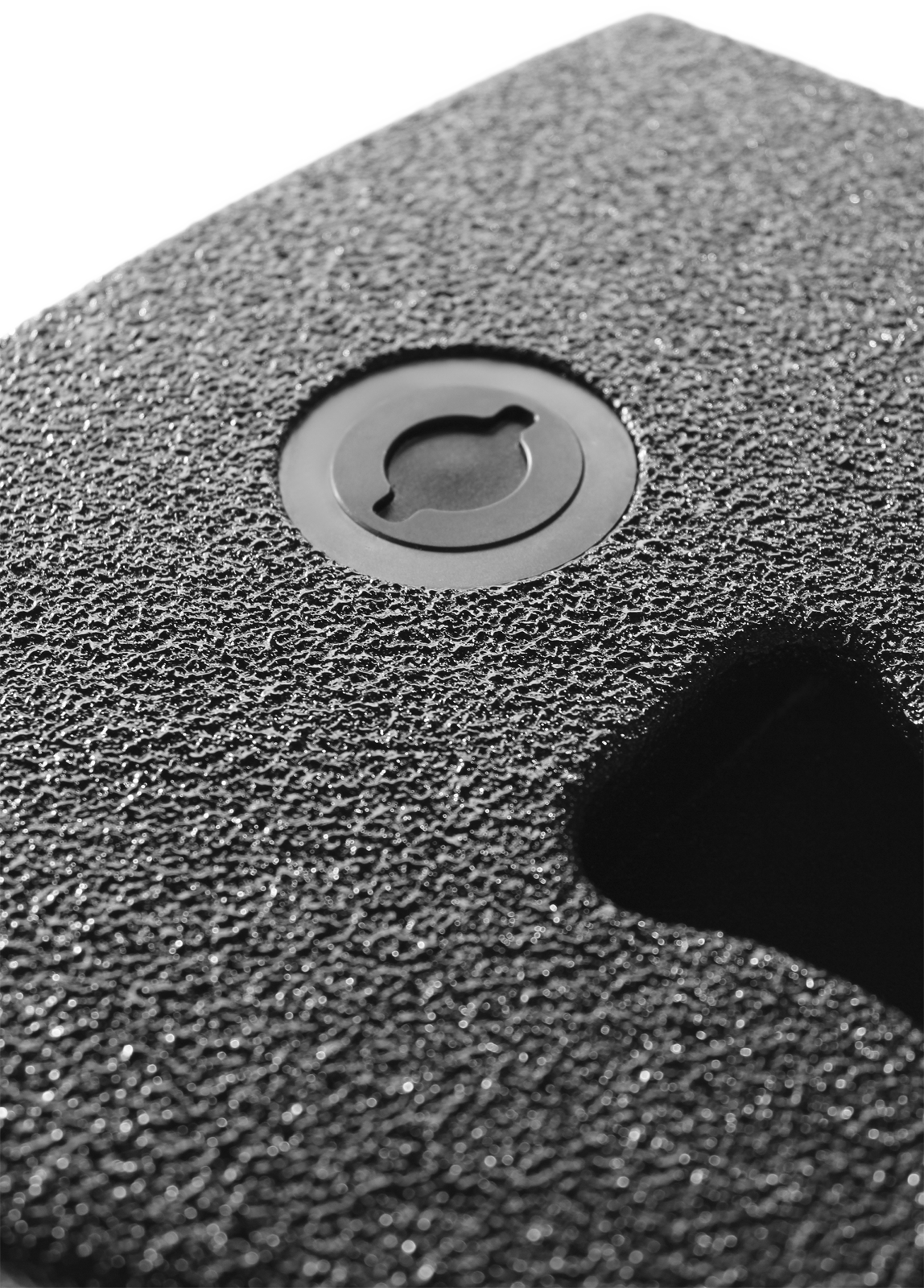

Az EPS Pin rendszer lehetővé teszi a gyors és biztonságos Plug & Play csatlakozást, felfüggesztett állapotában minden hangszórónak. Az EPS mobilverzió biztonsági szempontból eltér az installációs verziótól, emellett méretében és szerszám nélküli szerelhetőségében is különbözik. A mobilverzióban a csere bármikor lehetséges. Az EPS mobilverzió a lehetséges felfüggesztési opciókkal rendelkezik:
• Félkonzol – Mobil (M) verzió TX szériára / CX szériáraAnyaga: Nemesacél
Szín: Fekete
Az EPS Pin rendszer lehetővé teszi a gyors és biztonságos Plug & Play csatlakozást, felfüggesztett állapotában minden hangszórónak. Az EPS installációs verzió biztonsági szempontból eltér a mobil verziótól, szerszám szükséges szereléséhez. A mobilverzióban a csere bármikor lehetséges.
Az EPS installációs verzió a lehetséges felfüggesztési opciókkal rendelkezik:
• Félkonzol –Installációs (I) verzió TX szériához / CX szériáhozAnyaga: Nemesacél
Szín: Fekete

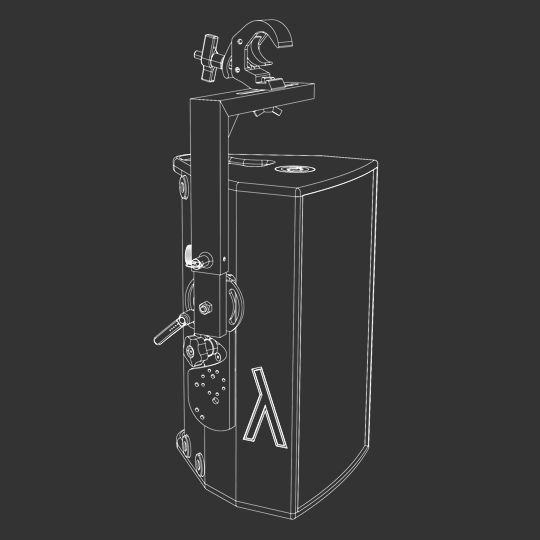

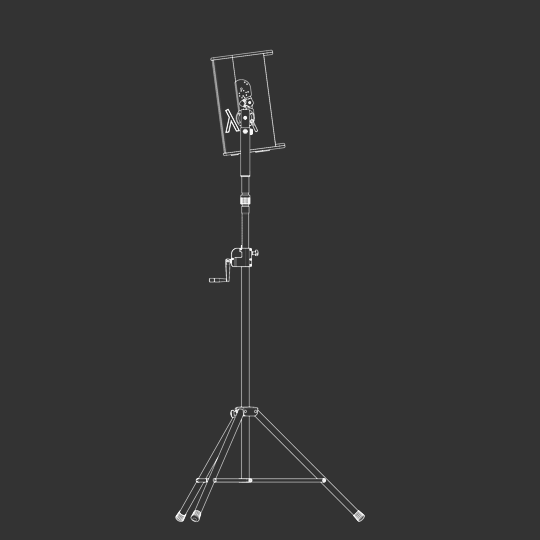

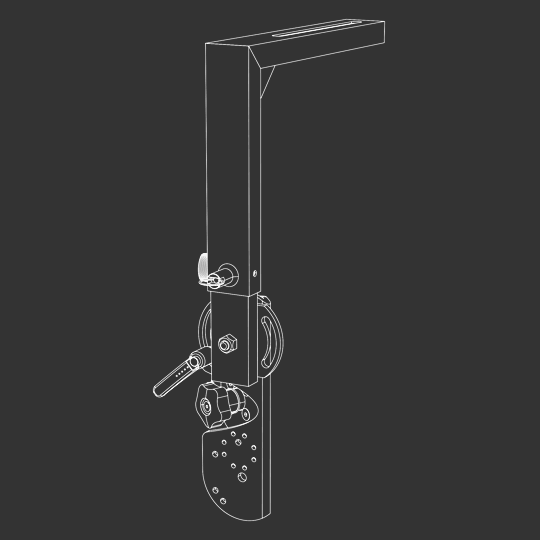

A félkonzol lehetővé teszi az egyszerű forgatást és billentést a TX-hangszóró állványra való szabványos felfüggesztéskor. Az Express Pin rendszerrel kombinálva gyorsan és biztonságosan lehet felszerelni. A teleszkópos félkonzol állítható, így illeszkedik a TX-széria minden tagjához. A szimmetrikus félkonzolt lehet a hangszóró mindkét oldalára szerelni, mely lehetővé teszi az „overhead” hatást.
A TX-félkonzol (M) TX szériára kombinálható a következő függesztési opciókkal:
• M12 csőbilincs 38/51Méretei: 52,5-63 x 33 x 5 cm
Tömege: 2,9 kg
Anyaga: Acél kiváló minőségű rozsdamentes bevonattal
Szín: Fekete

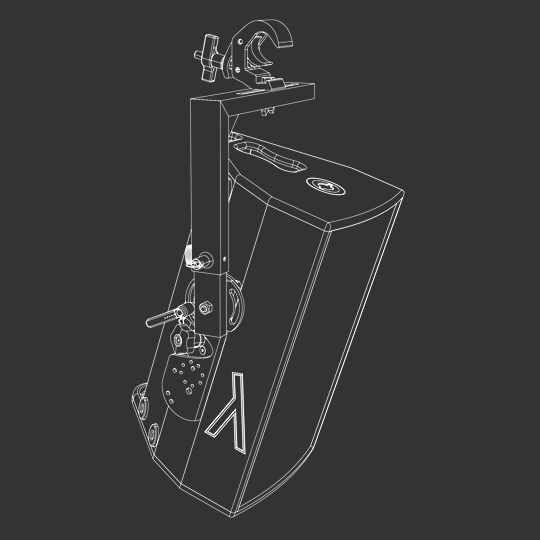

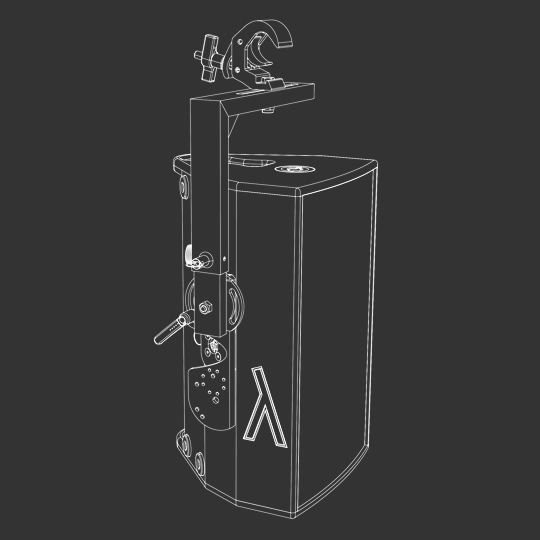

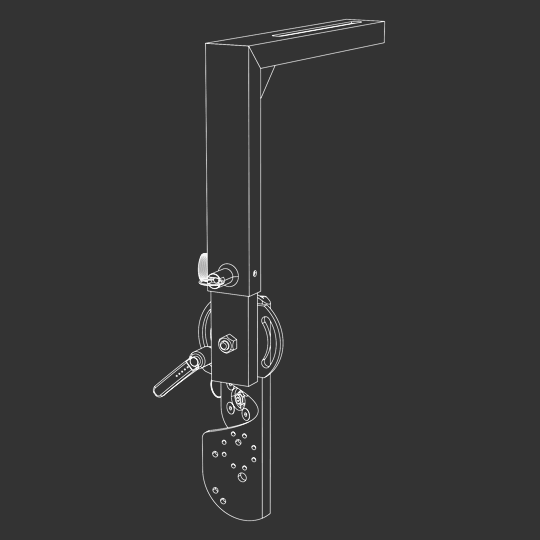

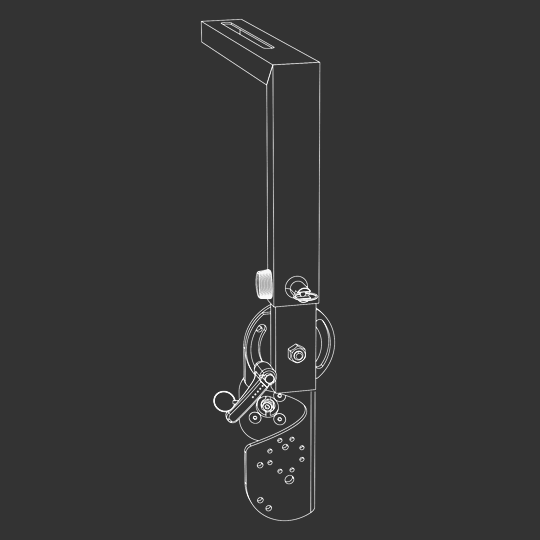

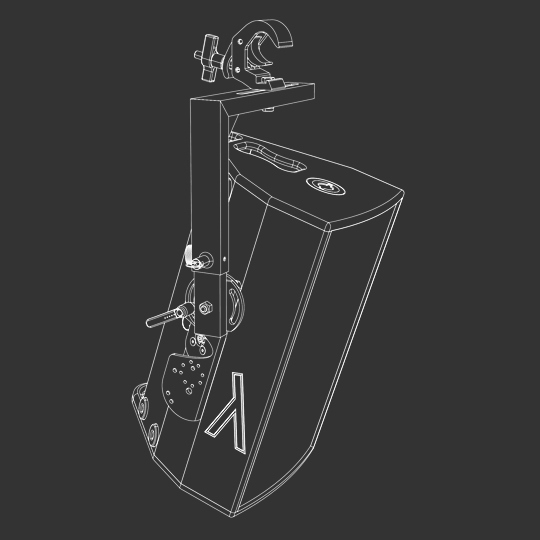

A félkonzol lehetővé teszi az egyszerű forgatást és billentést a TX-hangszóró felfüggesztésénél, fali állványra vagy mennyezetre való szerelésnél. Az Express Pin rendszerrel kombinálva gyorsan és biztonságosan lehet felszerelni. A teleszkópos félkonzol állítható, így illeszkedik a TX-széria minden tagjához. A szimmetrikus félkonzolt lehet a hangszóró mindkét oldalára szerelni, mely lehetővé teszi az „overhead” hatást.
A TX-félkonzol (I) TX szériára kombinálható a következő függesztési opciókkal:
• M12 csőbilincs 38/51Méretei: 52,5-63 x 33 x 5 cm
Tömege: 2,8 kg
Anyaga: Acél kiváló minőségű rozsdamentes bevonattal
Szín: Fekete

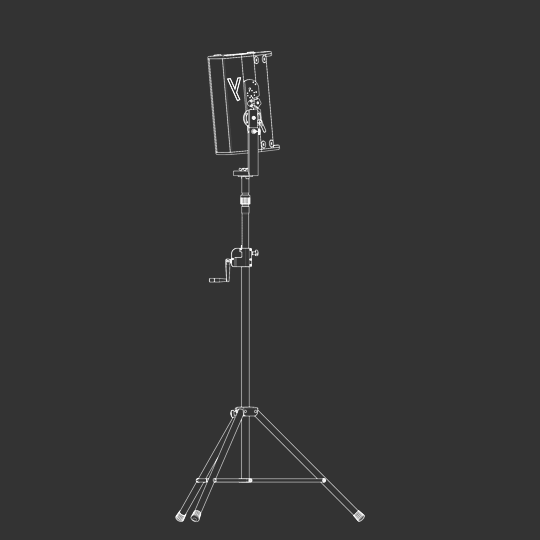

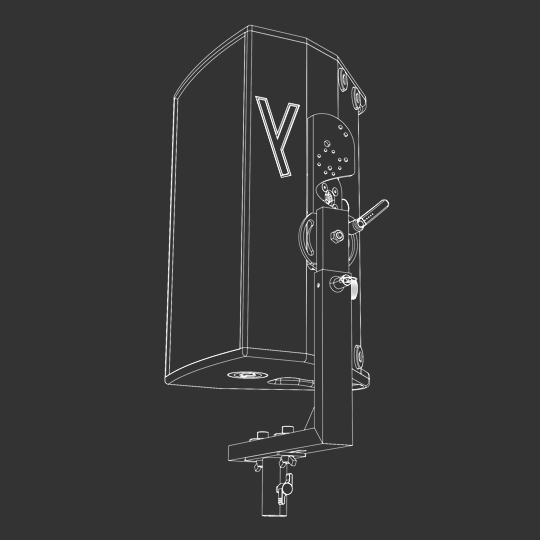

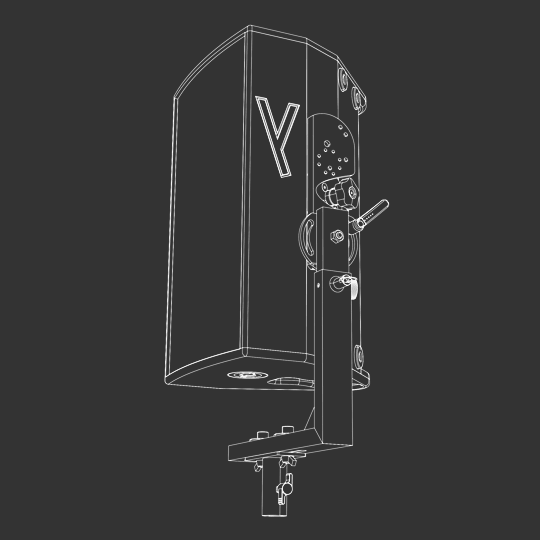

Az állvány adapter kibővíti a félkonzol forgó és billentő funkcióit a TX és CX szériáknál. Az állvány adapter kombinálható a TX és CX széria hangszóróival:
• Félkonzol– Mobil (M) verzió a TX/CX szériára
Az állvány adaptert a következő állványok és távtartórudak alkotják:
• Távtartó cső bővítési pofákkal
Méretei: 9,5 x 12 x 5 cm
Csőbelsőátmérő: ᴓ 36 mm
Tömege: 0,4 kg
Anyaga: Acél kiváló minőségű rozsdamentes bevonattal
Szín: Fekete

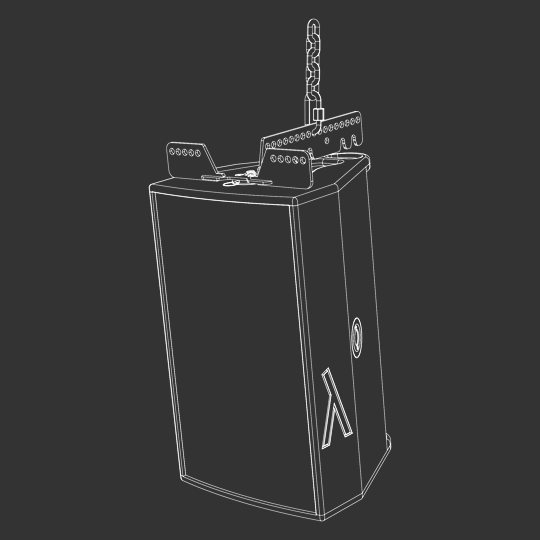

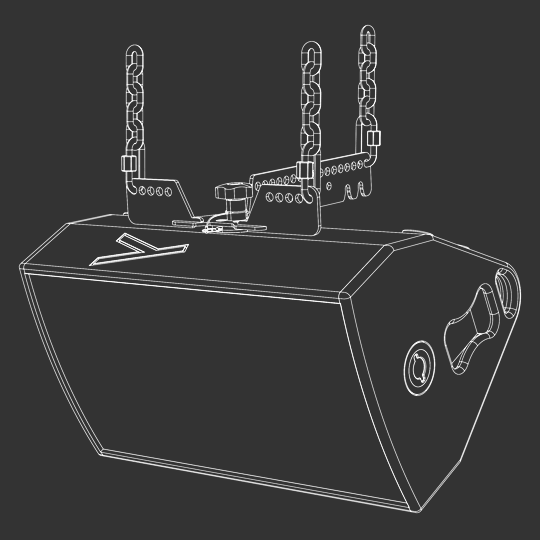

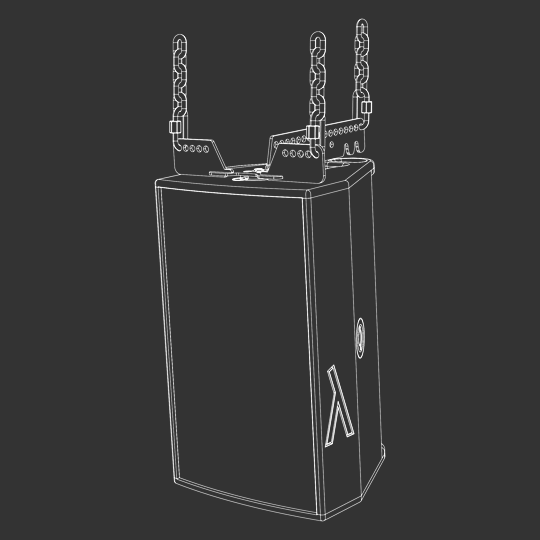

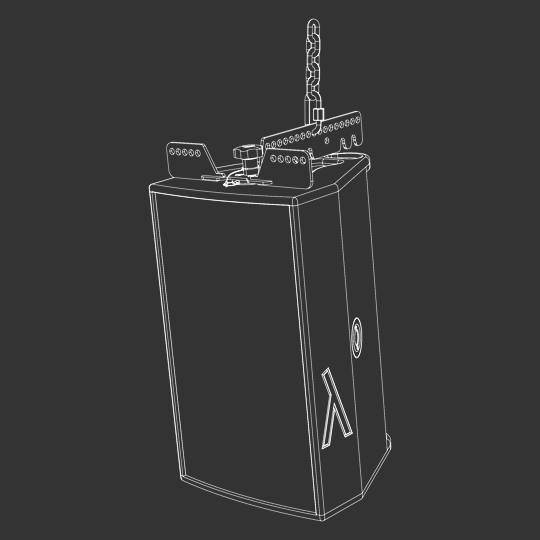

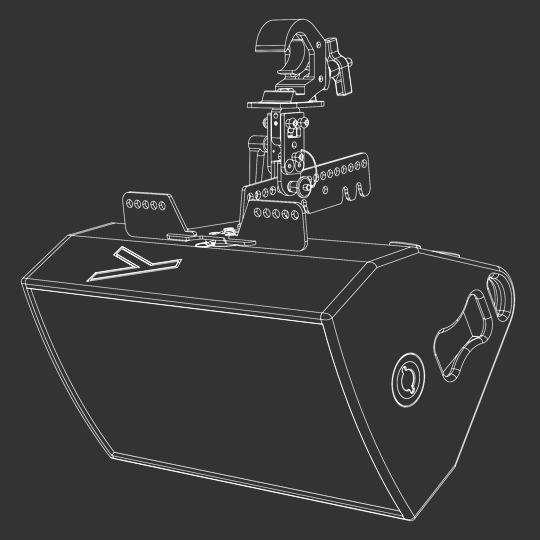

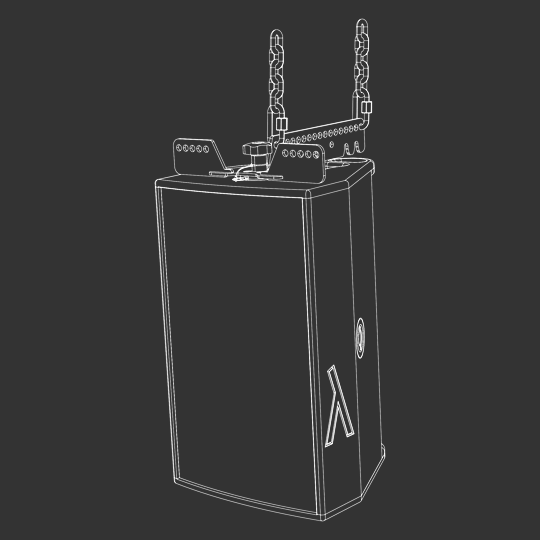

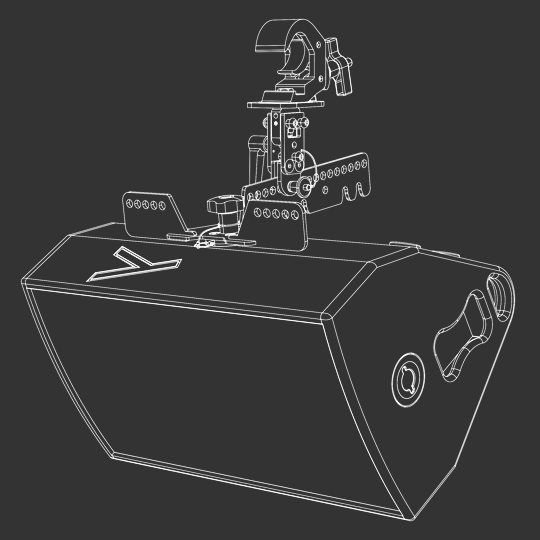

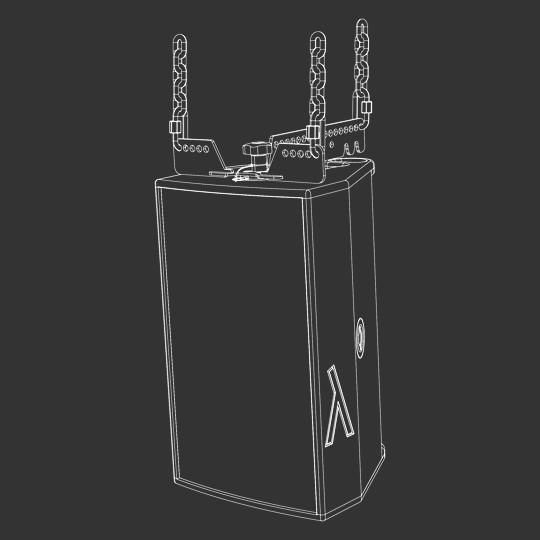

Az egységes T-konzol lehetővé teszi a függőleges és vízszintes szerelést a TX és CX hangszóróknál. Attól függően, hogy milyen a hangszóró típusa és építési helyzete. A forgatható és zárható Vari Clamp használható függetlenül a hangszórók felfüggesztési pontjainak számától. Kombinálva az Express Pin rendszerrel a T-konzol is csatlakoztatható gyorsan és biztonságosan.Továbbá, lehet kombinálni T-konzolt egy vagy több konzollal, így legfeljebb három TX hangszórót lehet összekötni.
A T-Konzol Mobil (M) verziót a következő képpen lehet kombinálni, a lehetséges függesztési opciók használatához:
• Csavarkarabíner 8 mm T-KonzolhozMéretei: 34 x 31 x 6 cm
Tömege: 1,7 kg
Anyaga: Acél kiváló minőségű rozsdamentes bevonattal
Szín: Fekete

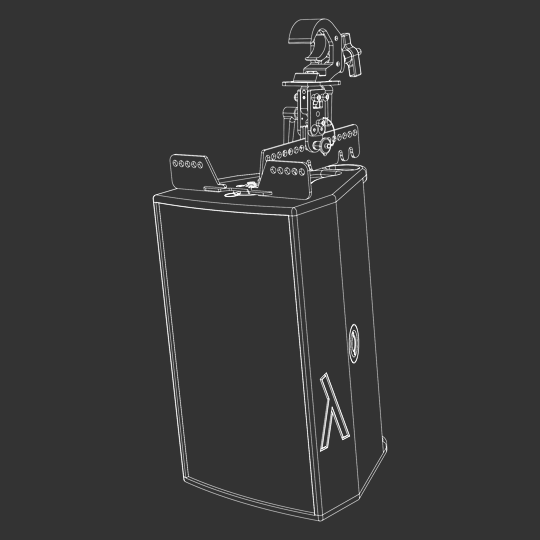

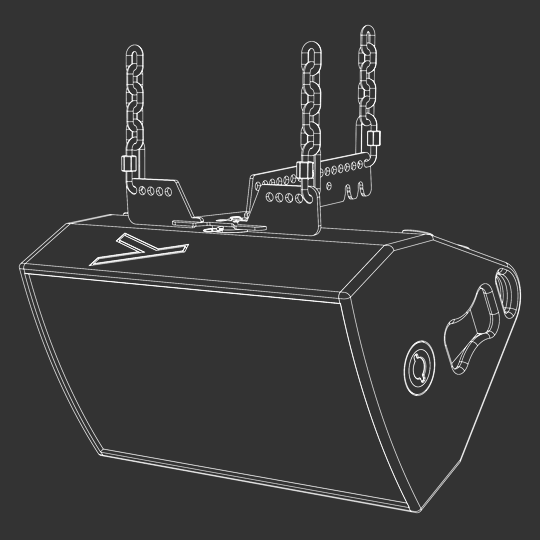

Az egységes T-konzol lehetővé teszi a függőleges és vízszintes szerelést a TX és CX hangszóróknál. Attól függően, hogy milyen a hangszóró típusa és építési helyzete. A forgatható és zárható Vari Clamp használható függetlenül a hangszórók felfüggesztési pontjainak számától. Kombinálva az Express Pin rendszerrel a T-konzol is csatlakoztatható gyorsan és biztonságosan.Továbbá, lehet kombinálni T-konzolt egy vagy több konzollal, így legfeljebb három TX hangszórót lehet összekötni.
A T-Konzol Installációs (I) verziót a következő képpen lehet kombinálni, a lehetséges függesztési opciók használatához:
• Csavarkarabíner 8 mm T-KonzolhozMéretei: 34 x 31 x 6 cm
Tömege: 1,6 kg
Anyaga: Acél kiváló minőségű rozsdamentes bevonattal
Szín: Fekete

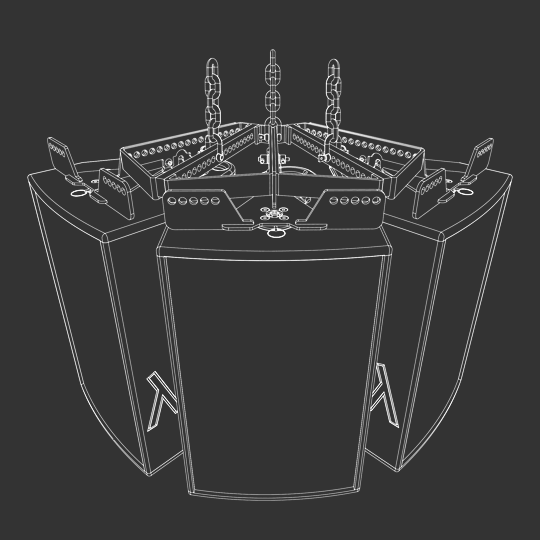

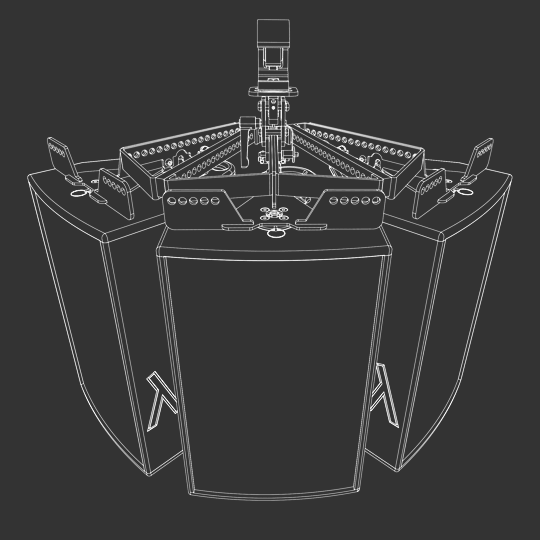

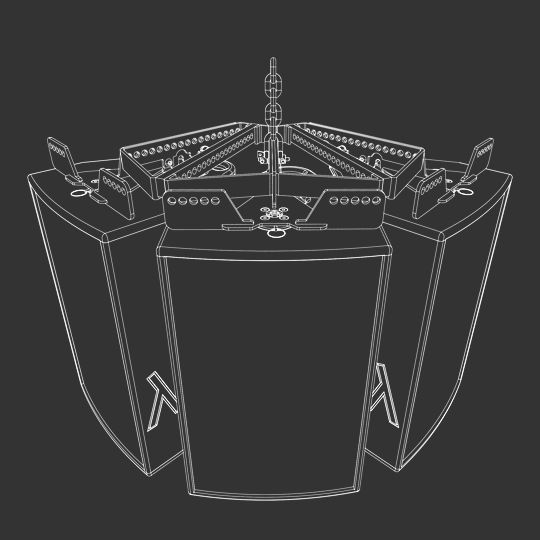

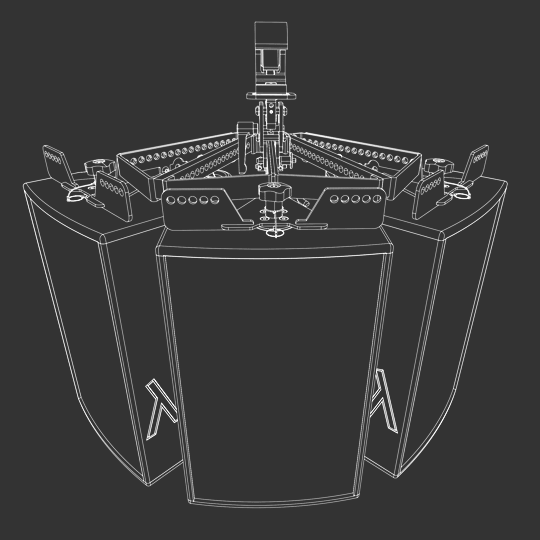

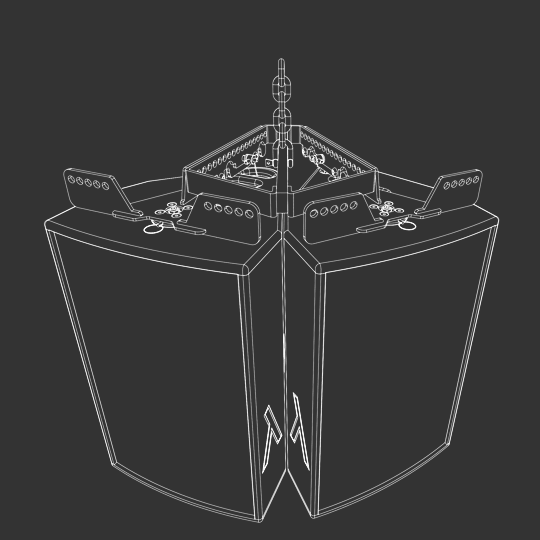

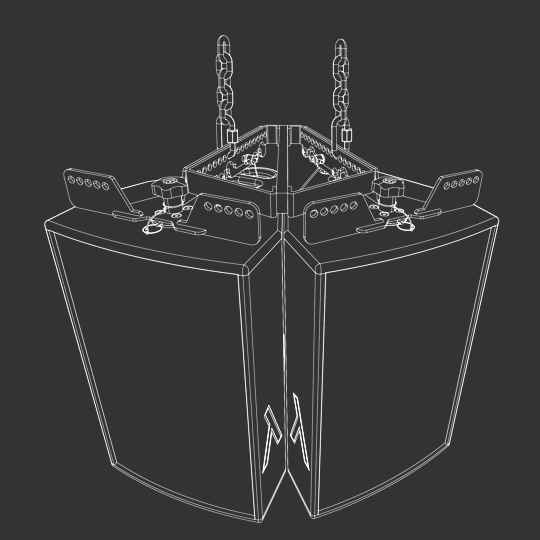

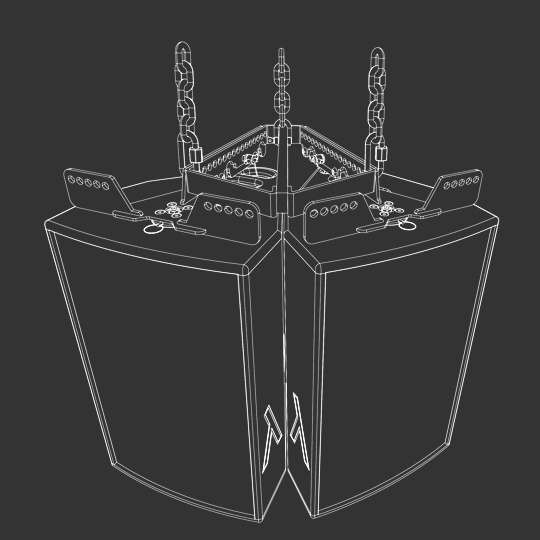

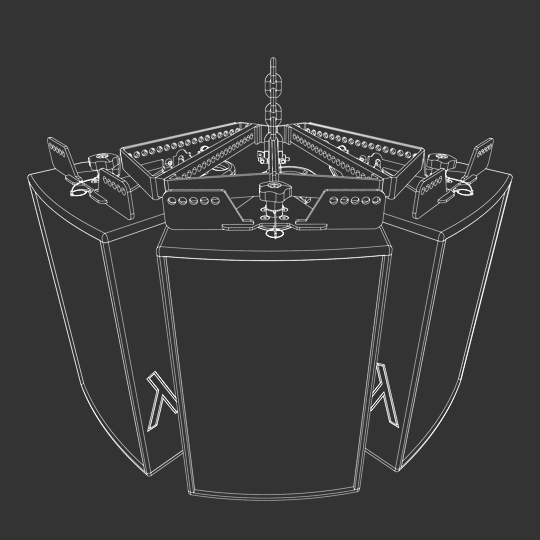

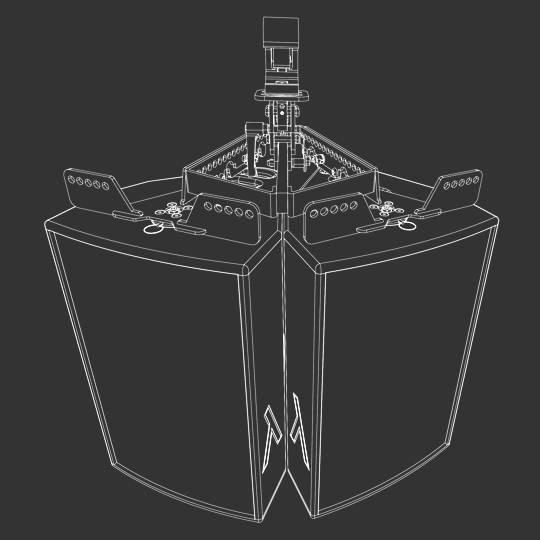

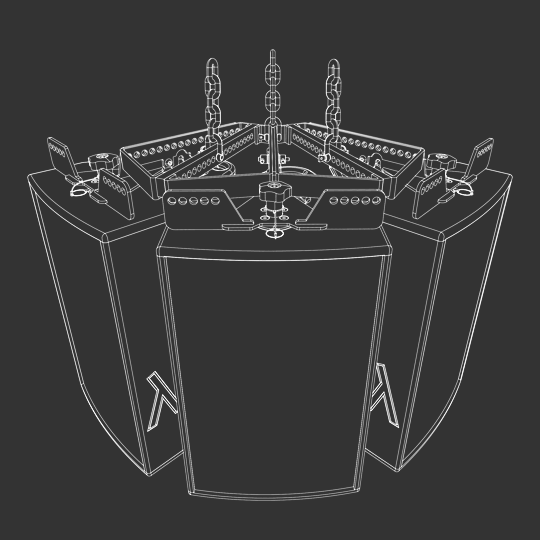

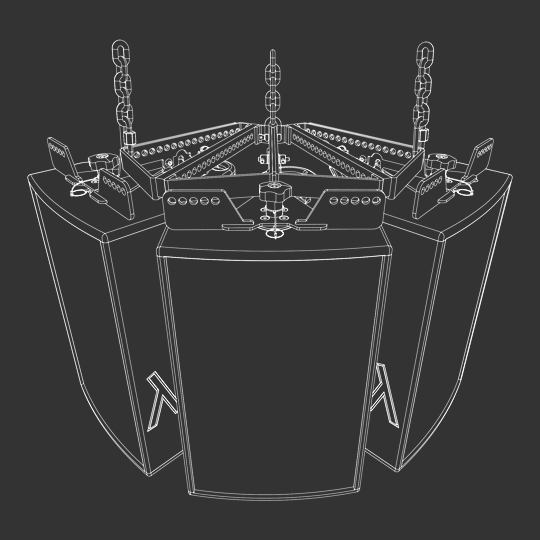

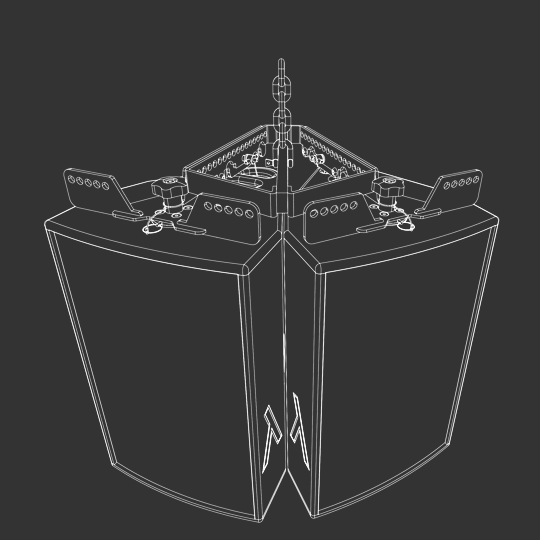

A klaszter konzol lehetővé teszi, hogy akár három TX-1 hangszórót kombináljunk egyszerűen és gyorsan. A klaszter konzol fix elhelyezése után a T-konzol le lesz zárva és rögzítve, ezáltal a Kombi Cluster Pin biztosítása másodpercek kérdése. A klaszter méretétől függően 2 vagy 3 Kombi Cluster Pinre lehet szükség. A klaszter felfüggesztési pontjaitól függően egy vagy több zárható és forgatható Vari Clampra lehet szükség.
A klaszter konzol a TX-1 a következő függesztési lehetőségekkel egyesíti:
• Kombi Cluster Pin/ Kombi PinMéretei: 33 x 29 x 5,3 cm
Tömege: 2,3 kg
Anyaga: Acél kiváló minőségű rozsdamentes bevonattal
Szín: Fekete
A Kombi Cluster Pin csatlakozást biztosít a T-konzol és klaszter konzol között. Felépítése ugyanolyan, mint a klaszter konzolé, de egy önzáró zár hüvellyel van kiegészítve. A kombi Cluster Pin univerzális, alkalmas minden klaszter lehetőséghez. Attól függően, mekkora a klaszter mérete 2 vagy 3 Kombi Cluster Pin szükséges. A Kombi Pin segítségével gyorsan és egyszerűen csatlakoztatható minden wheelboard lehetőség. Opcionálisan használata lehetővé teszi az egyszerű rezgésmentes rögzítést.
Átmérő: 8/10 mm
Anyaga: Nemesacél
Szín: Fekete

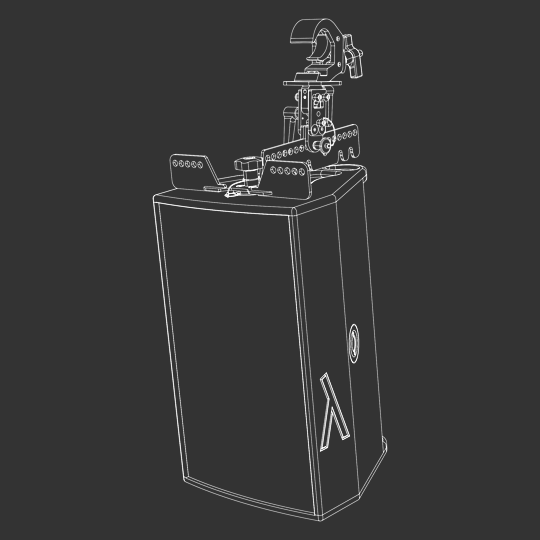

A Vari Clamp-t arra szolgál, hogy a TX és CX széria hangszórók egyensúlyi pontjukban legyenek felfüggesztve a T-konzol segítségével. A Vari Clamp befogó pofái fokozatosan állíthatók, így minden felfüggesztési módban használható a T-konzollal vagy a klaszter konzollal. Emellett stabilizálja a felfüggesztett hangszórókat, az egyes külső hatásokkal szemben (pl. szél).
A Vari Clamp kombinálható a következő felfüggesztési lehetőségekkel:
• T-Konzol – Mobil (M) VerzióMéretei: 12,5 x 8 x 8 cm (Csőbilincs nélkül)
Maximális teherbírás (WLL): 250 kg
Tömege:0,8 kg
Anyaga: Acél kiváló minőségű rozsdamentes bevonattal
Szín: Fekete
Golyós csapszeg a Vari Clamphoz.
Átmérő: 10 mm
Maximális teherbírás (WLL): 940 kg
Anyaga: nagy szilárdságú rozsdamentes acél
Szín: Fekete / fényes

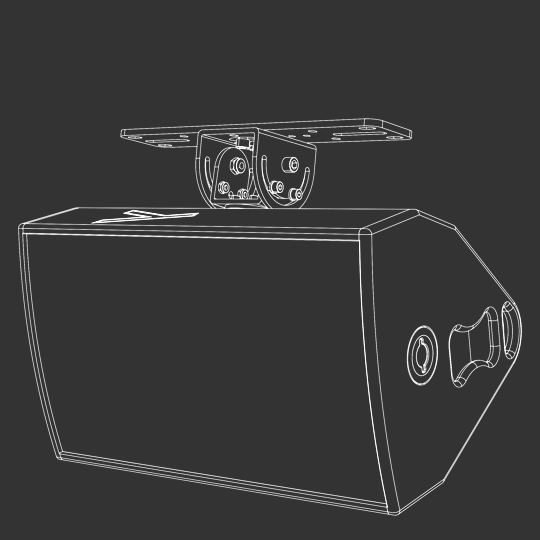

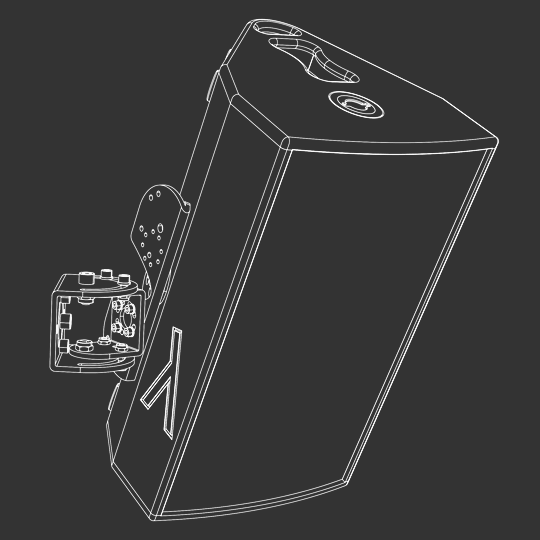

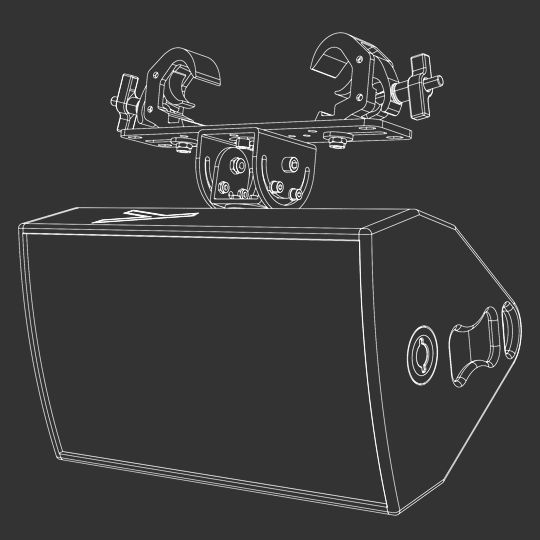

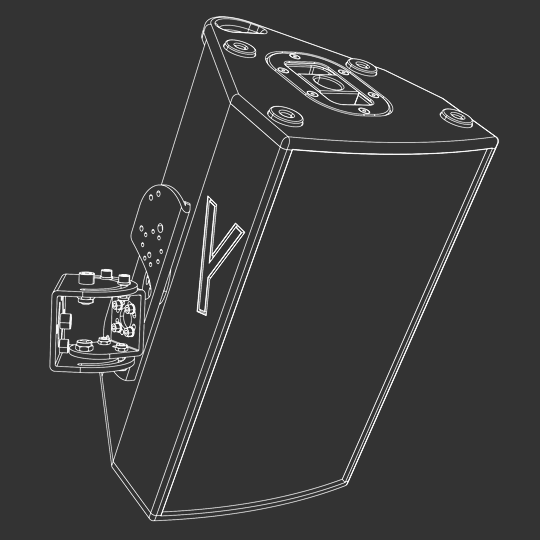

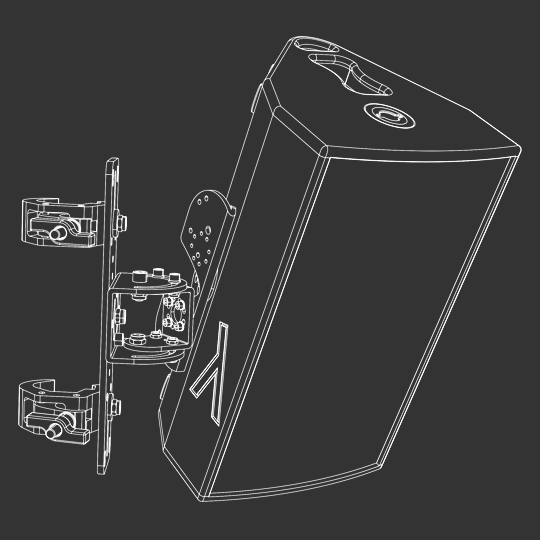

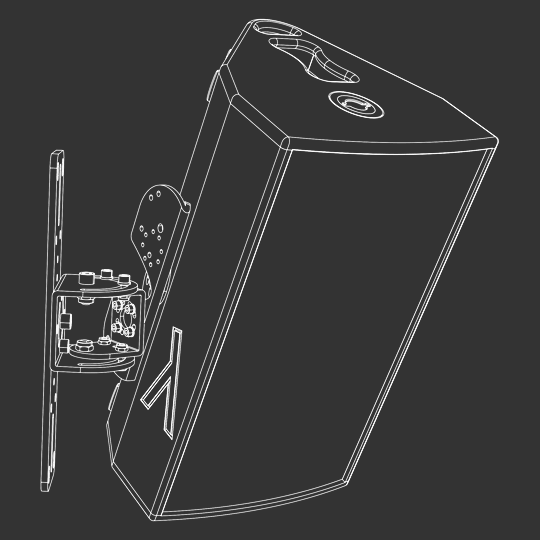

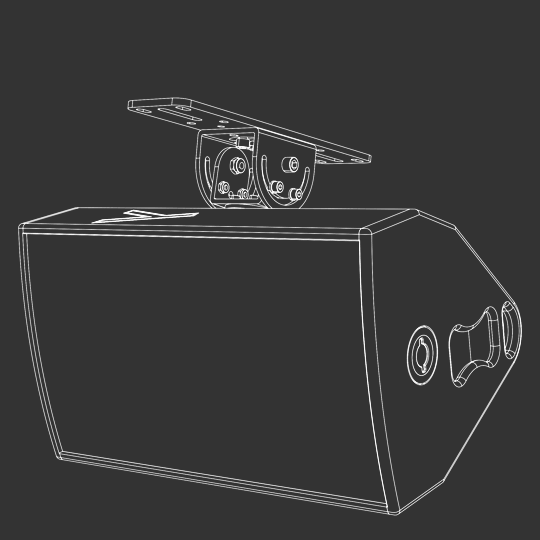

Az I-tartó ’S’ az egyszerű és sokoldalú felfüggesztési lehetőségeket biztosítja a TX és CX hangszórók beépítésekor. Attól függően, milyen típusú hangszóróhoz használjuk, vízszintes/függőleges, billenthető, forgatható mozgást biztosít, akár falra rögzített akár felfüggesztett a hangszóró. Kombinálva az Express Pin rendszerrel az I-tartó gyorsan és biztonságosan rögzíthető.
Az I-tartó ’S’ kombinálható a következő felfüggesztési lehetőségekkel:
• Mennyezetre/ Traverzadapter elhelyezése a rácsos középpontjában vagy a mennyezetre szerelés bővített kapcsolódási területénMéretei: 12 x 12 x 12 cm
Tömege: 1,9 kg
Anyaga: Acél kiváló minőségű rozsdamentes bevonattal
Szín: Fekete
Az I-tartó ’L’ használható még az extrém szögeléssekkel rendelkező hangszóróknál is. Az I-tartó az egyszerű és sokoldalú felfüggesztési lehetőségeket biztosítja a TX és CX hangszórók beépítésekor. Attól függően, milyen típusú hangszóróhoz használjuk, vízszintes/függőleges, billenthető, forgatható mozgást biztosít, akár falra rögzített akár felfüggesztett a hangszóró. Kombinálva az Express Pin rendszerrel az I-tartó gyorsan és biztonságosan rögzíthető.
Az I-tartó ’L’ kombinálható a következő felfüggesztési lehetőségekkel:
• Mennyezetre/ Traverzadapter elhelyezése a rácsos középpontjában vagy a mennyezetre szerelés bővített kapcsolódási területénMéretei: 18 x 12 x 12 cm
Tömege: 2,6 kg
Anyaga: Acél kiváló minőségű rozsdamentes bevonattal
Szín: Fekete

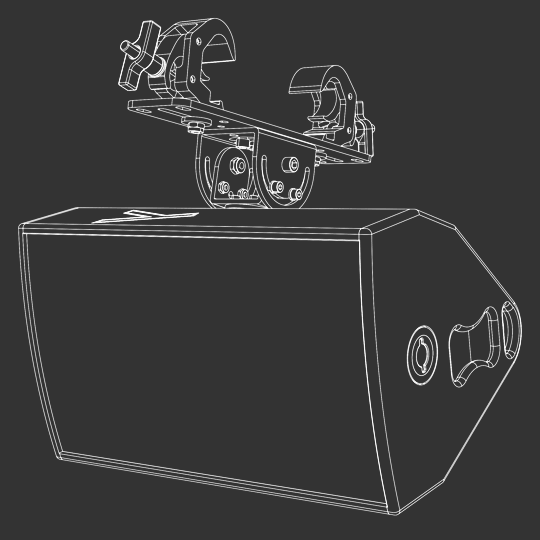

A felfüggesztési lehetőségekkel együtt a traverz adapter lehetővé teszi, hogy meghatározott helyzetben a központi rácsszerkezetben rögzítést adjon, függően a súlyeloszlástól és a felfüggesztendő felülettől. Az M12 bilincs állítható így az adapter illeszkedik minden rácspontban. M8 csavarok kérhetők külön-külön is.
A traverz adapter kombinálható a következő felfüggesztési lehetőségekkel:
• Félkonzol (M) TX és CX szériáhozMéretei: 40 x 9 x 0,8 cm Tömege: 2,0 kg Anyaga: Acél kiváló minőségű rozsdamentes bevonattal Szín: Fekete
Csőbilincs M12 csavar szükséglettel 38-51 mm átmérőjű csőhöz.
Az M12 bilincs kombinálható a következő felfüggesztési lehetőségekkel:
• Félkonzol (M) TX és CX szériáhozMéretei: 11 x 8,5 x 5 cm
Tömege: 0,8 kg
Maximálsi teherbírás (WLL): 250 kg
Anyaga: Dúralumínium
Szín: Fekete
Colour: Black
A riggelő szem M10-t együtt használják a 6 mm-es biztonsági kötéllel, bizonságot nyújtva a TX és CX széria hangszóróinak felfüggesztésekor BGV C1 szerint. Az M10 be van csavarozva annak érdekében, hogy a hangszóró le ne zuhanjon.
Típus: hasonló a DIN 580, nagy szílárdságú és kovácsolt
Csavarmenet: M10
Maximális teherbírás (WLL): 400 kg
Anyaga: Rozsdamentes acél
Szín: Fekete
A biztonsági kötél kombinálva a riggelő szem M10-zel és a 8 mm csavar karabínerrel, biztonságot nyújt minden TX és CX hangszórónak BGV C1 szerint, akár 35 kg-ig.
Hossza: 1 m
Vastagsága: 6 mm
Anyaga: Rozsdamentes acél
Szín: Fekete
A biztonsági kötél biztosítja az egy pontban való felfüggesztését több TX hangszórónak BGV C1 szerint, ami nem haladhatja meg a 100 kg-t.
Hossza: 1 m
Vastagsága: 10 mm
Anyaga: Rozsdamentes acél
Szín: Fekete
A nagy teherbírású karabíner szükséges egy vagy több hangszóró felfüggesztéséhez. A karabíner összeköttetés a T-konzol, a riggelő szem M10 és a 6 mm biztosnági kötél között.
Típus: hasonló DIN 56926, nagy szilárdságú, kovácsolt
Átmérő: 8 mm
Maximális teherbírás (WLL): 560 kg
Anyaga: Rozsdamentes acél
Szín: Fekete
A D-bilincsre szükség van a csomóponti kötések rögzítéséhez, a hangszórók felfüggesztés során.
Típus: hasonló DIN 82101, nagy szilárdságú, kovácsolt
Átmérő: 8 mm
Maximális teherbírás (WLL): 720 kg
Anyaga: Rozsdamentes acél
Szín: Fekete
A fedőlap ’S’ felcsavarható az aktív modul központra, ezzel megakadályozza a nem kívánatos interferenciát. Változtatásához szerszám használata szükséges.
Méretei: 11,6 x 10 x 0,2 cm
Tömege: 0,1 kg
Anyaga: Bevont acél (porszórt)
Szín: Fekete

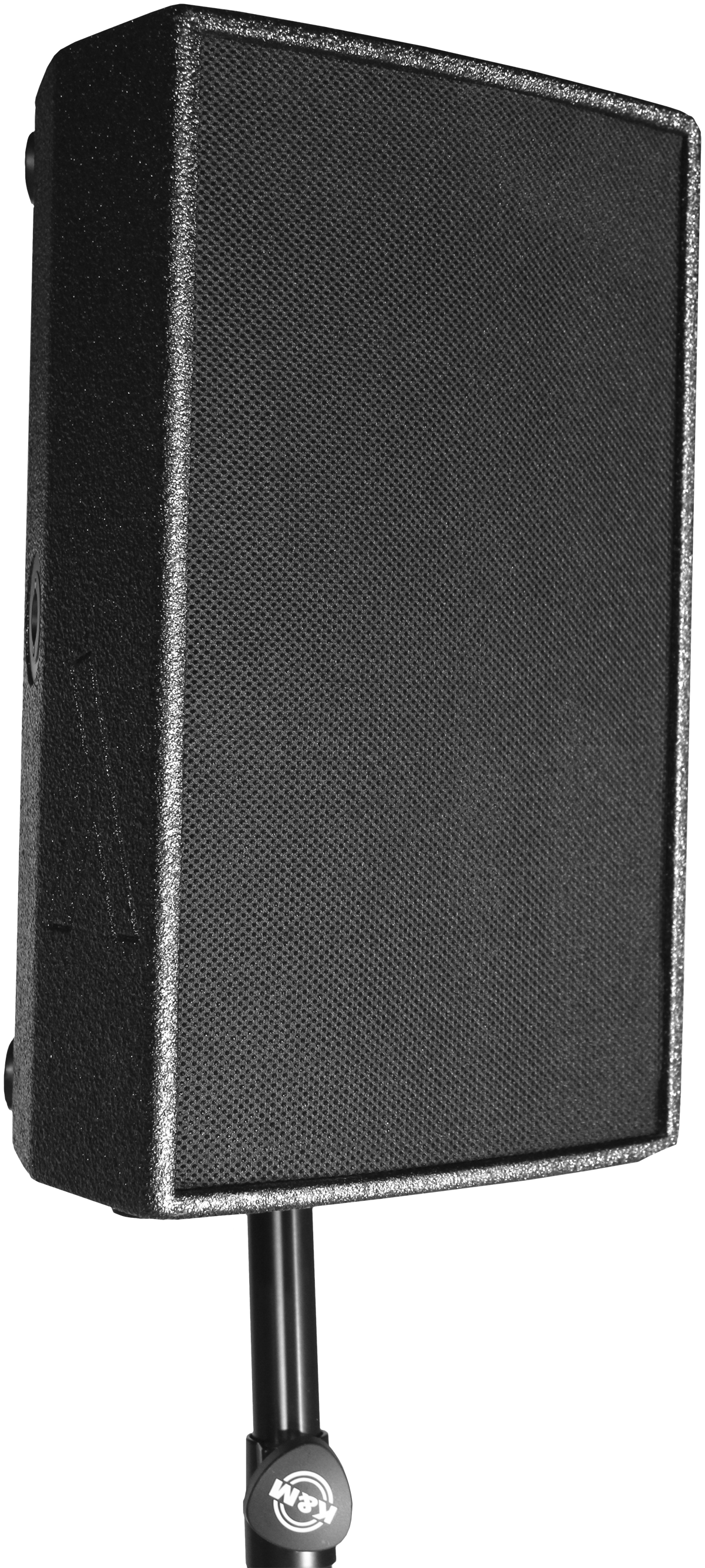

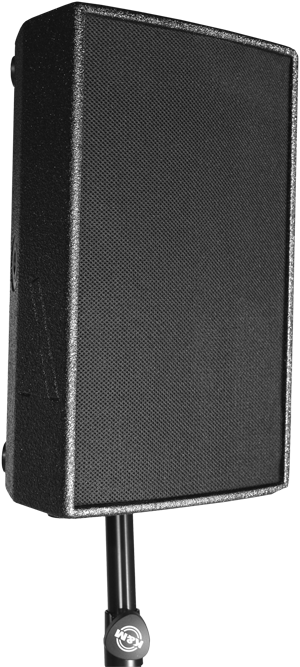

A mozgatható műanyag sinek biztosítják a rezgésmentes kapcsolatot a hangszóró és az állvány között. Egyszerű gyűrűs zárszerkezet, az alsó végén a távtartó rúdnak van egy M20 csavarmenet, melyhez csatlakozik egy lemez.
Tömege: 2,5 kg
Magassága: 900-1380 mm
Maximális teherbírás (WLL): 35 kg
Szín: Fekete
Beépíthetőség: ᴓ 35-37 mm
A mozgatható műanyag sinek biztosítják a rezgésmentes kapcsolatot a hangszóró és az állvány között. Egyszerű gyűrűs zárszerkezet, az alsó végén a távtartó rúdnak van egy M20 csavarmenet, melyhez csatlakozik egy lemez. A kényelmes kézi hajtókar megkönnyíti az egyszerű és biztonságos magasságállítást.
Tömege: 3,8 kg
Magassága: 920- 1,520 mm
Maximális teherbírás: 50 kg
Szín: Fekete
Beépíthetőség: ᴓ 35-37 mm
A mozgatható műanyag sinek biztosítják a rezgésmentes kapcsolatot a hangszóró és az állvány között. Egyszerű gyűrűs zárszerkezet, magasságállítás lehetséges egy rögzítőcsavarral továbbá egy biztonsági csappal a biztonságos felfüggesztéshez.
Tömege: 5 kg
Magassága: 1,370-2,100 mm
Maximális teherbírás (WLL): 50 kg
Szín: Fekete
Beépíthetőség: ᴓ 35-37 mm
A mozgatható műanyag sinek biztosítják a rezgésmentes kapcsolatot a hangszóró és az állvány között. Egyszerű gyűrűs zárszerkezet, a kényelmes kézi hajtókar megkönnyíti az egyszerű és biztonságos magasságállítást.
Tömege: 9,3 kg
Magassága: 1,530-2,350 mm
Maximális teherbírás (WLL): 50 kg
Szín: Fekete
Beépíthetőség: ᴓ 35-37 mm
